◎ 高分辨率图像声呐

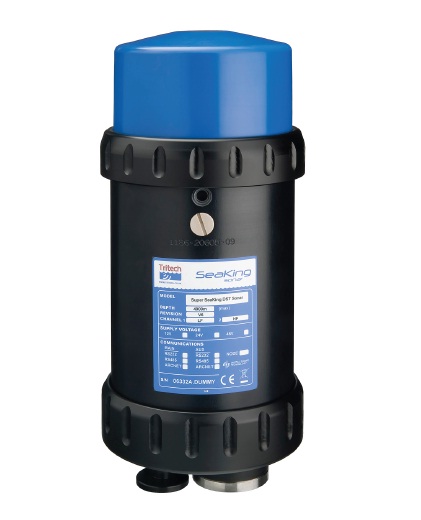

■ Super SeaKing双频高分辨率图像声呐
Supper SeaKing图像声呐是一款数字式CHIRP双频声呐,它拥有325kHz和675kHz连个频段。使用325kHz频段时,实际工作距离可达300m,调整到675kHz工作频率时,同一传感器可提供短距离内更清晰的图像。Supper SeaKing图像声呐采用了先进的CHIRP图像处理功能和最新的复合型传感器,能够提供清晰、高分辨率的图像。
比起常规声呐,CHIRP技术使得图像声呐的距离分辨率得到了显著的提高。Super SeaKing图像声呐继承了早期SeaKing声呐的诸多优点,它已经成为世界上众多专业ROV制造商配置标准避障声呐的首选。
![](/upfiles/201342517554748.jpg)
产品特点:
● 数字式CHIRP系统;
● 复合材料传感器;
● 4000或6800米工作深度;
● 各种接头可选;
● RS232,RS485和ARCNET;
● 自适通讯;
典型应用:ROV/AUV避障,目标识别,港口监视,码头安全。
主要技术规格
指标 |
高频 |
低频 |
工作频率 |
CHIRP centred on 675kHz |
CHIRP centred on 325kHz |
波束宽度 |
垂直40°,水平1.5° |
垂直20°,水平3.0° |
脉冲长度 |
200μs |
400μs |
最大距离 |
100m |
300m |
最小距离 |
0.4m |
距离分辨率 |
大约15mm(最小) |
机械分辨率 |
0.45°,0.9°,1.8°,3.6° |
声源级 |
210dB re 1 μpa at 1m |
扫描角度 |
可变,最高达360° |
持续360°扫描 |
YES |
角度补偿模式 |
YES |
重量 |
3kg(空气中),1.4kg(水中) |
工作深度 |
4000m(标准型),6800m(可选) |

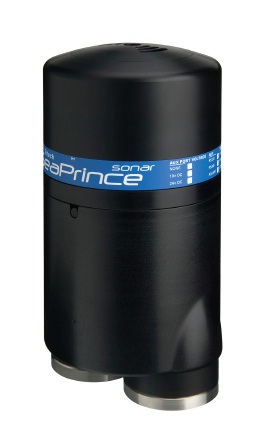

■ Super SeaPrince单频高分辨率图像声呐
Super SeaPrince高分辨率图像声呐采用紧凑型设计,主要特征与Super SeaKing高分辨率图像声呐相同,宽频带频率响应可从500kHz高达900kHz,作为单通道声呐,Super SeaPrince提供了其产品系列中最大的工作距离和更高的分辨率。
![](/upfiles/2013426163854702.jpg)
主要技术规格
工作频率 |
500kHz to 900kHz(默认675kHz) |
波束宽度 |
垂直38°,水平2.3° |
最大距离 |
100m |
最小距离 |
1m |
分辨率(step size) |
0.45°,0.9°,1.8°,3.6° |
脉冲长度 |
200μs |
供电 |
12v to 36v DC at 10VA (18 to 56V DC可选) |
支持的接口协议 |
ARCNET,RS232,RS485 |
通讯速度 |
ARCNE: 156kbt·S-1(最大);RS232/RS485:115.2kBd(最大) |
重量 |
Single port model: 1kg in air,0.39kg in water; Dual port model: 1.05kg in air,0.44kg in water; |
工作深度 |
4000m |
工作温度 |
-10 to 35℃ |
存储温度 |
-20 to 50℃ |
