◎ 多回路高度计
Model 11001 Multi-Return Altimeter(11001型多回路高度计)可以满足众多声纳产品的数据捕捉要求。该产品区别于许多“First return”型高度计,它通过数字化的接收器,将数据高速输出给FIFO存储器。测量的高度会通过数学运算法则进行处理后传输给RISC微型控制器。
高度计的采样参数在通过RS232电缆连接电脑前已设置好,这些参数被存储在内部的微型控制器中,微型控制器采用的闪存无需持续供电。
该高度计可通过模拟信号或数字输出与其他设备连接。高度计通过模拟转换器将12bit的数字信号转换成模拟信号,分辨率到1mm的数字数据可通过R232和RS485进行输出。

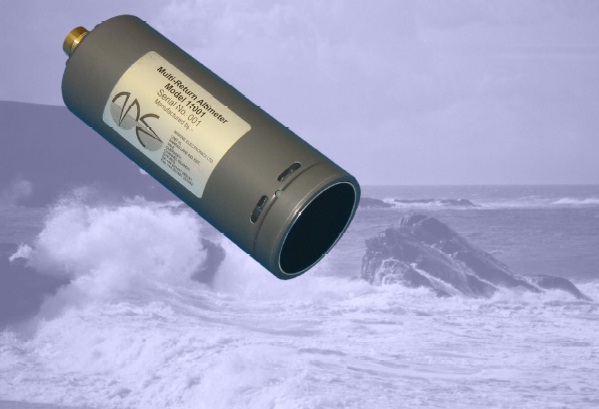

![](/upfiles/201348153948650.jpg)
多回路高度计主要技术规格
声学频率 |
1.1MHz |
波束宽度 |
1.6°(+/-3dB) 锥形波束 |
发射脉冲宽度 |
10μsec to 1msec in 10μsec steps |
增益 |
40dB fized 0-40B variable in 16 steps |
起始范围 |
0.2m to 10m in 0.2m steps |
终止范围 |
0.5m to 20m in 0.5m steps |
工作深度 |
100m (μPVC壳体) / 1000m (铝制壳体) |
采样率 |
1 μsec to 100 μsec in 1 μsec steps |
参加运算的平均样本数 |
1 to 100 |
最大样本数 |
4095 |
重复(ping)率 |
0.1Hz to 10Hz in 100msec steps |
距离分辨率 |
1mm |
供电 |
15 to 30vDC at 120mA |
数字输出 |
RS232 at 38.4k baud or RS485 at 38.4 baud |
模拟输出 |
0 to +5v full-scal or 0 to +10v full-scale |
材质 |
μPVC, 聚亚安酯, 不锈钢316, 黄铜接头 |
尺寸 |
直径65mm, 长165mm(不含接头) |

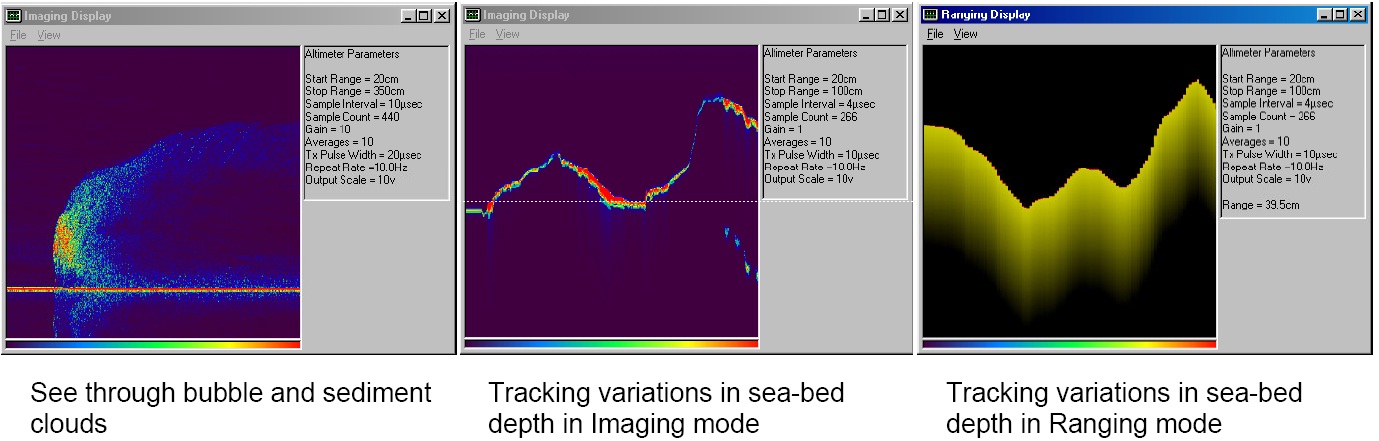

![](/upfiles/201348163159713.jpg)
