三维剖面声呐

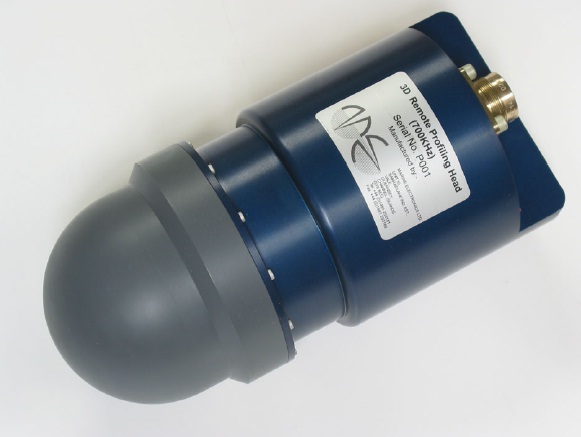

◎ 3D Profiling Sonar 三维剖面声呐

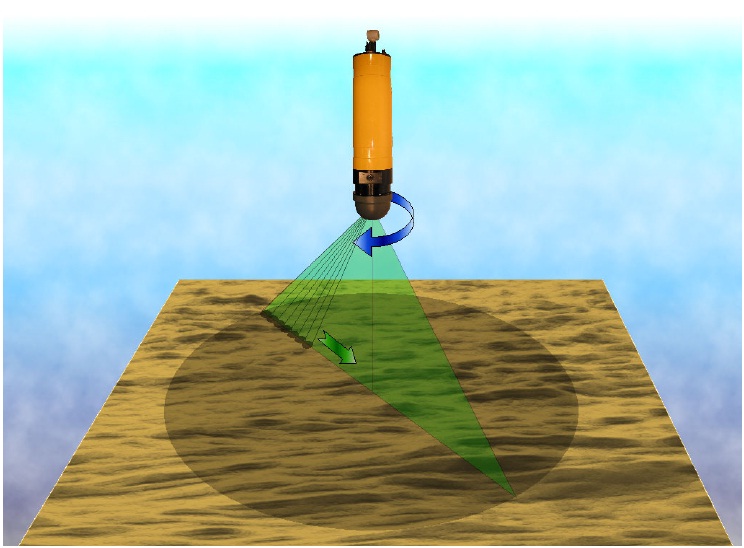

3D Profiling Sonar 三维剖面声呐利用机械旋转机构实现声纳头对检测面的三维成像，它可对水下结构体表面或水底表面重点区域长时间连续监测。用户可根据需要，调整机械旋转速率和步距。同时，扫描覆盖扇面也可进行选择：30°、60°、90°、120°、150°、180°。


■ 产品特点：

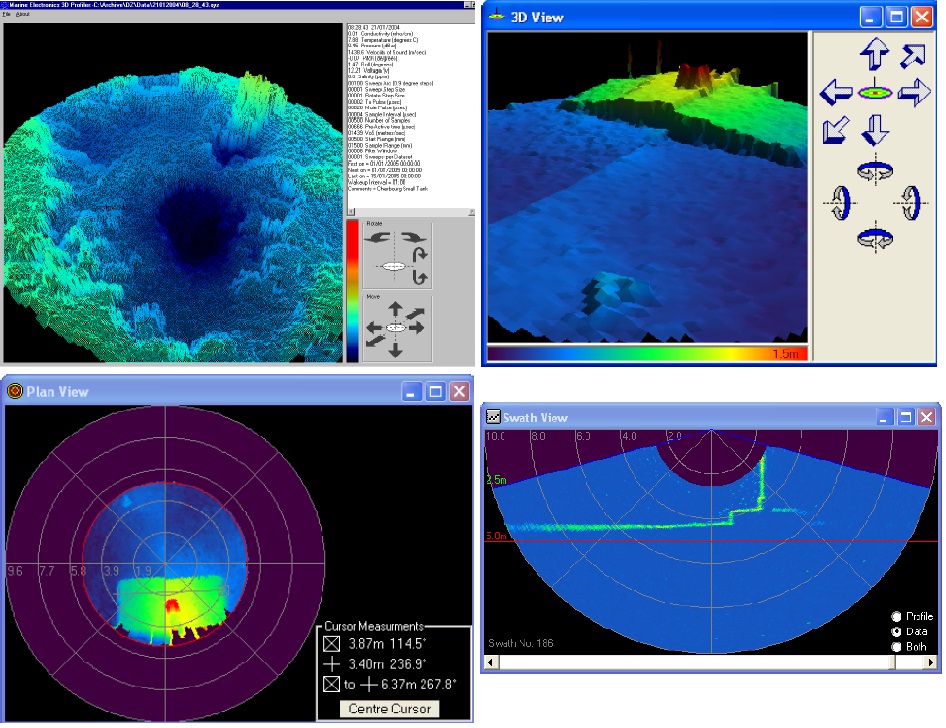

   ●  直接采集的三维高分辨率数据；
   ●  内置CTD、纵/横摇传感器用于校准声呐存储的数据；
   ●  大容量存储器可记录原始数据供后期处理；
   ●  无额外的旋转部件；
   ●  压力平衡型声呐导流罩；
   ●  可使用光标测量功能，可作为记录系统使用。




■ 技术规格：



 操作频率  1MHz
 换能器波束宽度  1.8°
 范围设定  0.5m -20m @ 0.1步
 扫描角度  30°，60°，90°，120°，150°，180°
 操作深度  100m
 压力范围  15Bar
 旋转分辨率  0.9° - 9° @ 0.9°步
 尺寸  直径127mm，长度620mm（不含接头）
 重量  8.9kg（空气中），1.1kg（水中）
