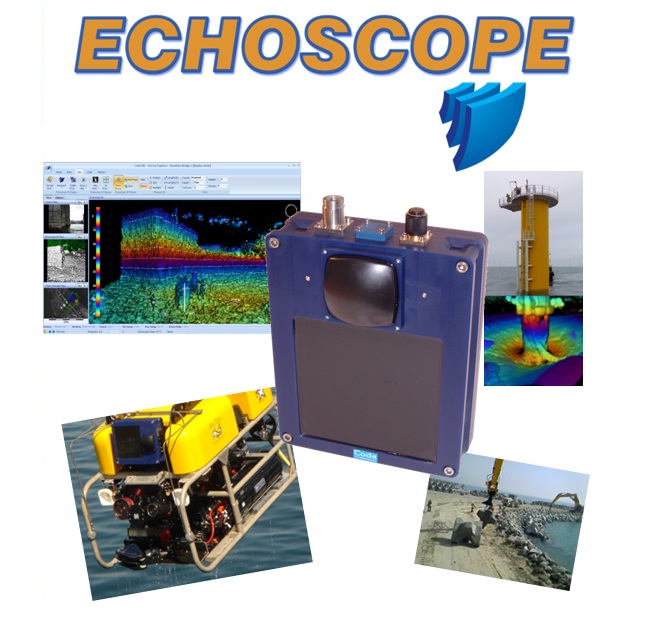

◎ EchoScope 3D Real Time Imaging Sonar System 三维实时图像声呐系统

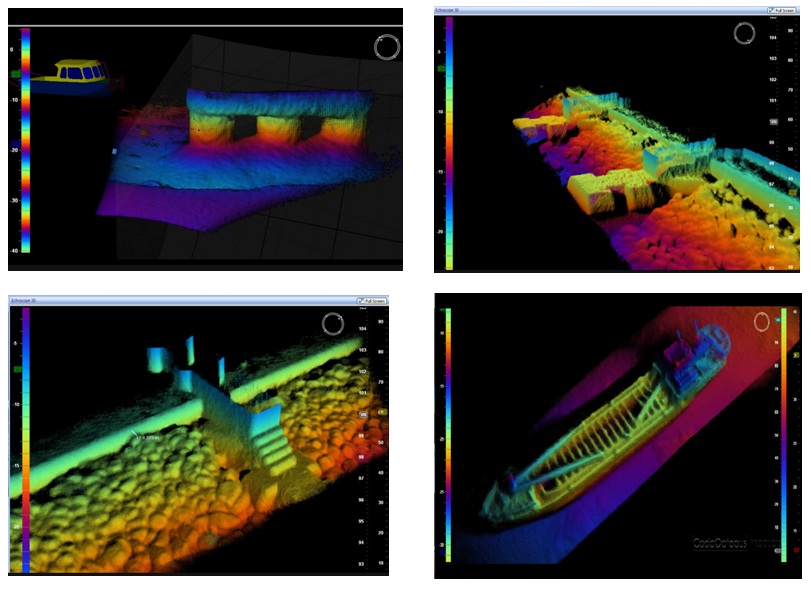

EchoScope 3D Real Time Imaging Sonar System - 三维实时图像声呐系统是一型水下实时三维高分辨率声呐,它具有“操作简单、性能卓越、布放快速、独立平台”等特点。拥有独特创新技术的三维多帧拼图和现场场景实时三维成像及显示功能,很大限度的还原了水下物体的立体影像。该声呐性能卓越,在浑浊的水中仍能保持高精确度,在导航受限环境中也可正常使用。它适合安装于各种尺寸的船只、ROV、AUV或进行安装杆安装。
![](/upfiles/2013220161846965.jpg)
■ 主要应用:
● 港口、码头安全 |
● 水泥浆袋(沙包)布放 |
● 水下违禁品探查 |
● 水下大块结冰物体监控 |
● 水下建筑扫描 |
● 水下冲刷、侵蚀监控 |
● 管线触地检测和布设 |
● 渔业勘测 |
● 船舶船体扫描 |
● 目标搜索及反演成像 |
● 避障 |
● 水底测量 |
● 疏浚和水下水泥支撑体倾卸观测 |
● 桥、坝、港口水下部分检测 |
● 水下河道测量 |
● 其他应用等 |
![](/upfiles/201322016548564.jpg)
■ 产品技术规格:
工作频率 |
375kHz |
成像开角范围 |
25x25 / 25x50 / 50x25 / 50x50 (度) |
波束数 |
128 x 128 (即:每帧率总波束16,384) |
最大成像距离 |
150米(取决于目标强度) |
最小成像距离 |
1米 |
距离分辨率 |
3.0厘米 |
刷新频率 |
最高12Hz |
波束宽度 |
0.39° |
尺寸/重量 |
38x30x16cm / 22kg(空气中), 12kg(水中) |
耐压深度 |
600米 |
