◎ Imaging Profiling Sonar 图像剖面声呐

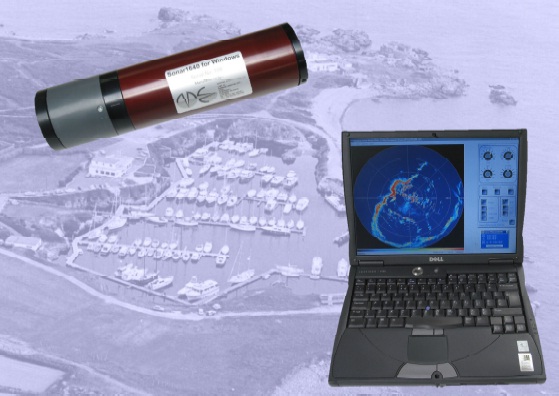

Model 1640高分辨率图像声纳和Model 2640剖面声呐是高性价比的声呐产品。声呐可通过PC上运行的视窗软件对其进行操作，硬件接口即可通过RS32接口连接，也可通过RS485控制单元与内部PSU进行连接。便携式的产品设计，令其可使用电池供电并由笔记本电脑进行控制。
■ 产品特点：

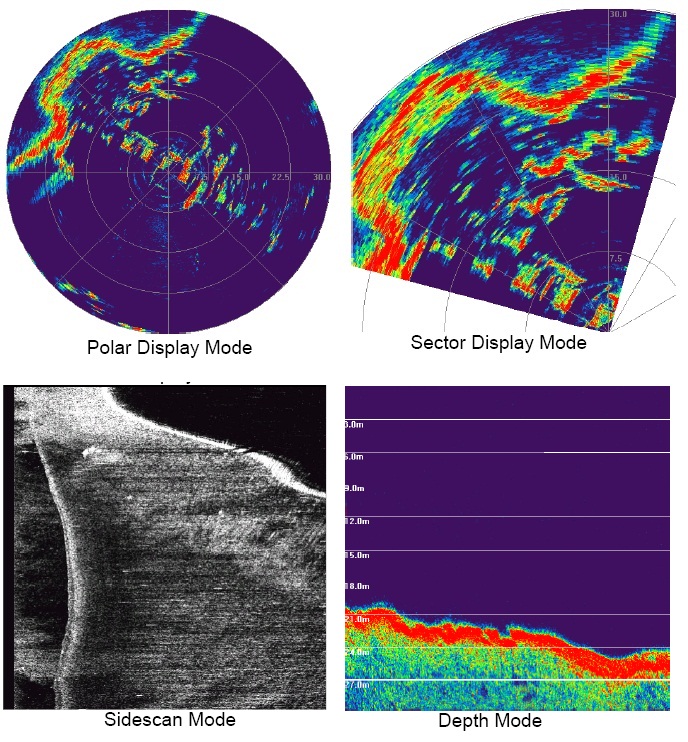

● 高分辨率彩色显示，多重显示模式；
● 双轨迹光标可进行更精确的屏幕测量；
● 带有错误探查及校正功能的强大数据处理终端；
● 内置换能器；
● 高分辨率图像存储和恢复，可传递真实数据分析；
● 紧凑的水下单元；
● ASCII数据输出；
● 软件可升级。
■ 技术规格：
| Model 1640图像声纳 |
| 声学频率： |
500kHz |
| 水平波束宽度： |
1.25° |
| 垂直波束宽度： |
±10° about horizontal |
| 发射脉冲宽度： |
60/300/600 μsec |
| 发射功率： |
186dB re 1 μPa/V @ 1m |
| 接收灵敏度： |
5μV r.m.s. |
| 距离分辨率： |
42mm |
| 长度： |
230mm |
| 直径： |
70mm |
| 外壳： |
硬质电镀铝 |
| 工作深度： |
标准型：1000m；可选：3000m |
| 匹配接头： |
FAWL-5S-MP（Sea Conn.） |
| 工作温度： |
0℃ ~ 40℃ |
| 存储温度： |
-20℃ ~ 70℃ |
| 空气中的重量： |
2.3kg |
| 水中的重量： |
1.4kg |
| 供电要求： |
24-36VDC @ 400mA cont. 2A peak |
| Model 2640 剖面声呐 |
| 声学频率： |
700kHz |
| 波束宽度： |
1.25°（-3dB half angle） |
| 发射脉冲宽度： |
50μsec |
| 发射功率： |
186dB re 1 μPa/V at 1m |
| 接收灵敏度： |
5μV r.m.s. |
| 距离灵敏度： |
5mm |
| 长度： |
275mm |
| 直径： |
70mm |
| 壳体： |
硬质电镀铝 |
| 工作深度： |
标准型：1000m；可选：3000m |
| 匹配接头： |
FAWL-5S-MP（Sea Conn.） |
| 工作温度： |
0℃ ~ 40℃ |
| 存储温度： |
-20℃ ~ 70℃ |
| 空气中的重量： |
2.5kg |
| 水中的重量： |
1.4kg |
| 供电要求： |
24-36VDC @ 400mA cont. 2A peak |
