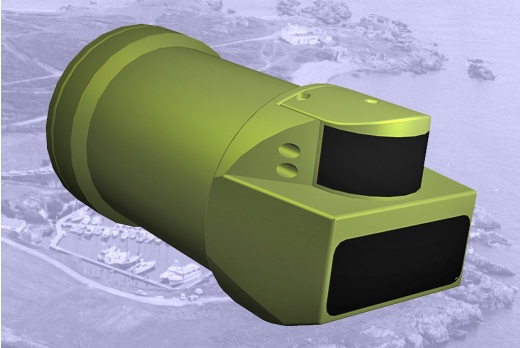

◎ Dolphin Real Time Sonar 海豚实时声呐
Dolphin Real Time Sonar海豚实时声呐是一款高频率、高分辨率的电子扫描声呐，非常适合于领航、导航和搜索等工作。
■ 产品特点：
● 实时持续扫描超过120°角 @ 30帧/秒；
● 256色，1024 x 768像素；
● 大容量存储器可存储原始数据；
● 多光标功能可精确的在屏幕上进行测量；
● 坚固简洁的水下单元；
● 500m标准深度；
● 3000m深度可选；
● 可在Windows 2000、Windows XP下运行的软件；

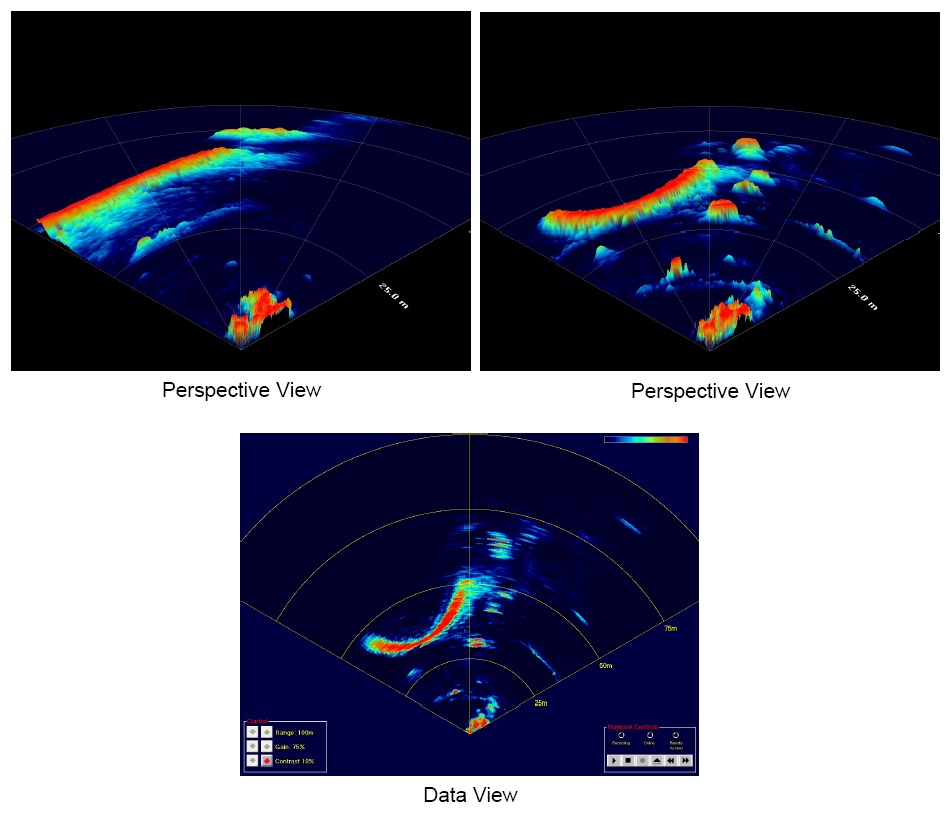

● 虚拟透视显示。
■ 技术规格：
| 工作频率： |
250kHz |
| 步距设定： |
5m ~ 200m in 10m steps |
| 距离分辨率： |
>35mm |
| 扇形扫描： |
120° |
| 角度分辨率： |
4° |
| 水平波束宽度： |
接收：4°（±3dB Points），发射：120° |
| 垂直波束宽度： |
接收：16°，发射：12° |
| 刷新率（120°扇形）： |
10m范围，30帧/秒
20m范围，28帧/秒
50m范围，14帧/秒
100m范围，7帧/秒 |
| 数据加载： |
自动/手动 |
| 发射脉冲长度： |
30μsec to 1msec |
| 发射功率： |
可变 |
| 终端连接： |
RS232 或 RS485 |
| 尺寸： |
直径：133mm，高度：248mm |
| 重量： |
500m型：空气中3.5kg，水中2.5kg
1000m型：空气中8.0kg，水中5.6kg |
| 壳体材质： |
硬质电镀铝（3000m型可选316不锈钢） |
| 供电： |
24vDC @ 1A max. |
| 温度： |
工作温度：0 ~ 40 ℃
存储温度：-20 ~ 60℃ |
| 工作深度： |
500m（3000m深度可选） |
| 水下接头： |
Burton 1508 |
| 数据传输： |
Fibre Optic Video Multiplexer Coax, Shieded Twisted Pair |
